Tổng Quan Về Máy Biến Áp Cơ Xuyến Cập nhật 2024

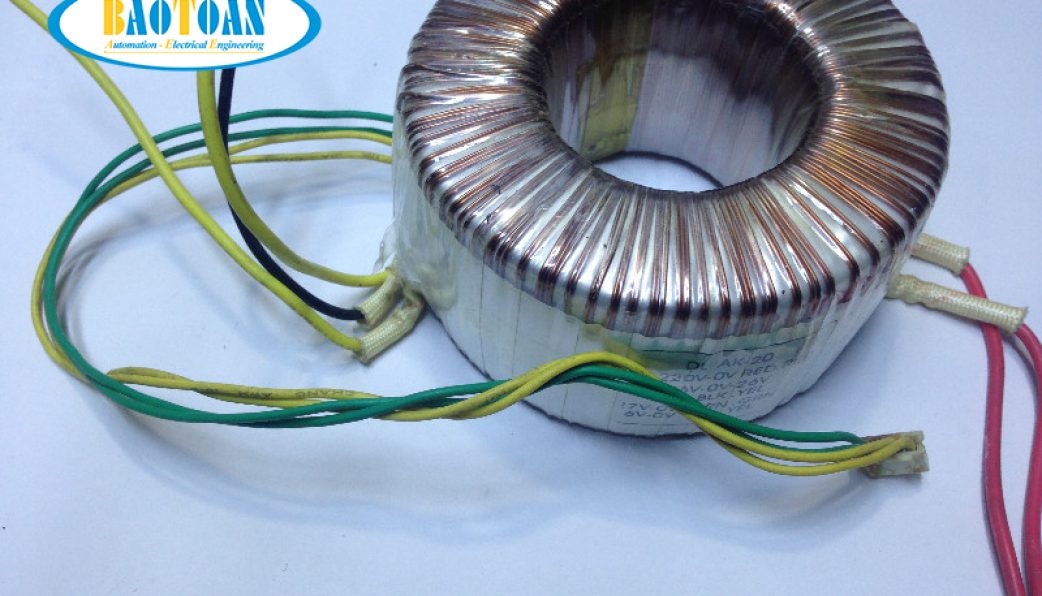

Máy biến áp xuyến - chụp cận cảnh bên trong

Máy biến áp cơ xuyến (Toroidal Transformer)

Một thành phần quan trọng và đắt đỏ trong cấu tạo của Bộ Lưu Điện Sin Chuẩn – Inverter UPS của DakiaTech

1. Định nghĩa

🔹 Máy biến áp xuyến là Máy biến áp có lõi có dạng hình xuyến được làm từ nhiều lớp sắt, ferrite hay bột sắt.
🔹 Lõi của biến áp cơ xuyến được quấn dây để tạo thành cuộn sơ cấp (đầu vào), sau đó được phủ lên một lớp cách nhiệt. Dây thứ cấp (đầu ra) được cuộn trên lớp cách nhiệt.

Tham khảo thêm tại:

Máy biến áp hay máy biến thế, tên ngắn gọn là biến áp, là thiết bị điện thực hiện truyền đưa năng lượng hoặc tín hiệu điện xoay chiều giữa các mạch điện thông qua cảm ứng điện từ. Máy biến áp gồm có một cuộn dây sơ cấpmột hay nhiều cuộn dây thứ cấp liên kết qua trường điện từ.

https://dakiatech.com/tong-hop-kien-thuc-may-bien-ap/
Hình xuyến trong Cấu tạo lõi máy biến áp cơ xuyến
Hình xuyến – Cấu tạo lõi máy biến áp cơ xuyến

2. Cấu tạo biến áp cơ xuyến gồm:

🔹 Lõi hình xuyến
🔹 Cuộn dây sơ cấp và thứ cấp
🔹 Lớp cách nhiệt giữa 2 cuộn dây

3. Ưu điểm

🔹 Kích thước nhỏ
🔹 Chiều cao và đường kính có thể thay đổi linh hoạt
🔹 Lắp đặt dễ dàng
🔹 Hiệu suất cao: 90-95%
🔹 Từ trường nhỏ, vì số vòng dây quấn ít hơn.
🔹 Từ thông thường được giới hạn ở lõi hình xuyến, nên máy biến áp xuyến có thể tự che chắn khỏi nhiễu điện từ (EMI).
🔹 Giảm nhiễu, ít tiếng ồn

Tham khảo thuật ngữ chuyên ngành:

Nhiễu sóng điện từ còn được gọi là EMI.

EMI hay nhiễu sóng điện từ là một xáo trộn để một mạch điện do điện từ dẫn hoặc bức xạ phát ra từ nguồn bên ngoài. Biểu hiện dễ nhận thấy nhất của nhiễu sóng điện từ trên cáp mạng là tín hiệu mạng rất chậm, chập chờn hoặc đôi khi mất kết nối tạm thời.

http://caodangthuyloibacbo.edu.vn/showthread/28000/nhieu-song-dien-tu-emi-la-gi

4. Nhược điểm

🔹 Giá thành cao
🔹 Quấn dây cần có máy chuyên dụng, vì mỗi cuộn dây quấn lên lõi phải đi qua tâm của lõi hình xuyến.
🔹 Không nên sử dụng trong các ứng dụng điện áp thấp, vì kích thước nhỏ.

5. Ứng dụng của máy biến áp cơ xuyến

Xuất phát từ những ưu nhược điểm bên trên, Biến áp cơ xuyến được sử dụng trong các mạch điện tử như: nguồn điện , Bộ biến tần (Inverter)bộ khuếch đại. Và các thiết bị điện quen thuộc như: TV, radio, máy tính và hệ thống âm thanh, các thiết bị và mạch điện có độ nhạy cảm với nhiễu điện từ cao.
