Bạn đã hiểu Điện áp là gì? (Phần 2 – Điện cơ bản)

Như đã hứa tại Phần 1 – Điện cơ bản, hôm nay DakiaTech.com chúng tôi sẽ tiếp tục chia sẻ cho các bạn Phần 2 – Bạn đã hiểu Điện áp là gì? Một trong những nội dung vô cùng quan trọng và thực tiễn thuộc Chủ đề Điện căn bản.

ĐIỆN ÁP LÀ GÌ?

Định nghĩa Điện áp là gì?

  • Có thể định nghĩa một cách dễ hiểu, điện áp (hay hiệu điện thế) là sự chênh lệch về điện thế giữa 2 điểm trong một mạch dẫn hay một dây dẫn.
  • Đơn vị của điện áp là Volt (đọc là Vôn), ký hiệu là V. Được đặt theo tên Nhà vật lý học người Ý Alessandro Volta, Ông là người đầu tiên phát minh ra Pin hóa học đầu tiên.
  • Ký hiệu của điện áp trên các thiết bị, trong các tài liệu thường là V hoặc U.
  • Công thức tính điện áp (hay hiệu điện thế) giữa 2 điểm AB:
Công thức tính điện áp - Điện áp là gì?

Phân loại các loại Điện áp

Tương tự như dòng điện, điện áp cũng phân làm 2 nhóm chính:

  • Điện áp một chiều (còn gọi là điện áp DC)
  • Điện áp xoay chiều (còn được gọi là điện áp AC)
  • Điện áp một chiều – Điện áp DC

Điện áp một chiều – Điện áp DC

  • Điện áp một chiều là hiệu điện thế giữa 2 cực của nguồn điện đi qua mạch một chiều, cường độ điện thế có thể thay đổi về độ lớn nhưng không thay đổi về chiều.
  • Cách đo: Dùng Vôn Kế một chiều.
  • Nguồn phát: Acquy, Pin, Pin năng lượng mặt trời.
  • Có thể dùng Bộ lưu điện để chuyển đổi từ Điện áp DC sang điện áp AC, hiệu suất lên đến 80%.
  • Các cấp điện áp một chiều thông dụng: 5V, 9V, 12V, 24V, 48V.

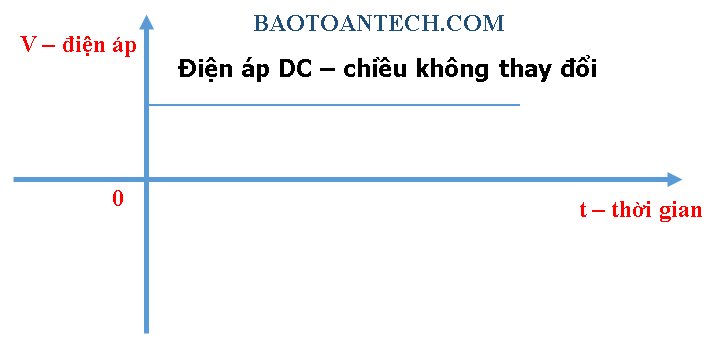

Dạng sóng điện áp DC

Điện áp xoay chiều – Điện áp AC

  • Điện áp xoay chiều là điện áp có chiều và cường độ điện thế thay đổi theo thời gian cả về độ lớn và chiều.
  • Cách đo: Dùng Vôn Kế xoay chiều.
  • Nguồn phát: Máy phát điện.
  • Điện áp xoay chiều được phân làm nhiều cấp, cho nhiều mục đích sử dụng khác nhau, theo Khoản 3, Điều 4 Thông tư 25/2016/TT-BCT quy định hệ thống điện truyền tải như sau:
    • Hạ áp: điện áp danh định dưới 1 KV
    • Trung áp: điện áp danh định từ 1 – 35 KV
    • Cao áp: điện áp danh định từ 35 – 220 KV
    • Siêu cao áp: điện áp danh định trên 220 KV
  • Mức điện áp thông dụng sử dụng trong dân dụng: 220 V (1 Pha)

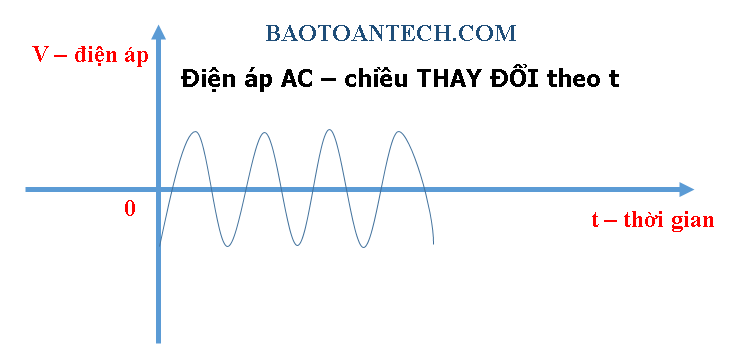

Dạng sóng của điện áp xoay chiều AC

Phân biệt điện áp xoay chiều 1 Pha và 3 Pha

Cả hai hệ thống điện áp 1 Pha và 3 pha đều sử dụng nguồn điện xoay chiều và các đơn vị của nó.
Điểm chung của hai hệ thống điện áp này là chiều của chúng luôn thay đổi theo thời gian.
Điểm khác biệt rõ ràng nhất có thể thấy bằng mắt thường giữa hai hệ thống này ở số lượng dây truyền tải điện:

  • Một pha: Sẽ gồm 2 dây, thường được gọi là dây nóng hay dây pha ký hiệu là L và một dây lạnh hay dây trung tính, ký hiệu là N.
  • Ba pha: gồm 3 hoặc 4 dây, trường hợp 3 dây sẽ là 3 dây pha, ký hiệu L1, L2, L3 và thêm dây trung tính ký hiệu là N với trường hợp 4 dây.

Điện áp 1 Pha

  • Điện áp 1 Pha sử dụng tại Việt Nam là 220V.
  • Thường sử dụng cho sinh hoạt dân dụng, các thiết bị điện tiêu thụ công suất nhỏ, tiêu tốn một lượng điện năng nhỏ.
  • Dạng sóng của điện áp 1 Pha:

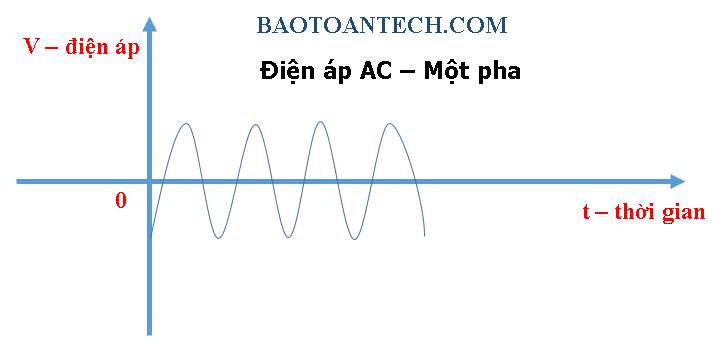

Đồ thị mô tả sóng của điện áp 1 pha AC

Lợi ích của điện áp 1 Pha:

  • Thiết kế ít phức tạp
  • Chi phí thiết kế nhỏ
  • Công suất hiệu quả trong khoảng 1000W
  • Phạm vi sử dụng rộng rãi

Điện áp 3 Pha

  • Điện áp 3 Pha tại Việt Nam là 380V
  • Có thể lấy ra nguồn điện 1 pha 2 dây từ nguồn điện 3 pha 4 dây.
  • Thường sử dụng trong phục vụ sản xuất, các ngành công nghiệp, doanh nghiệp có nhu cầu sử dụng nguồn năng lượng, tải có công suất lớn.
  • Dạng sóng của điện áp 3 Pha:

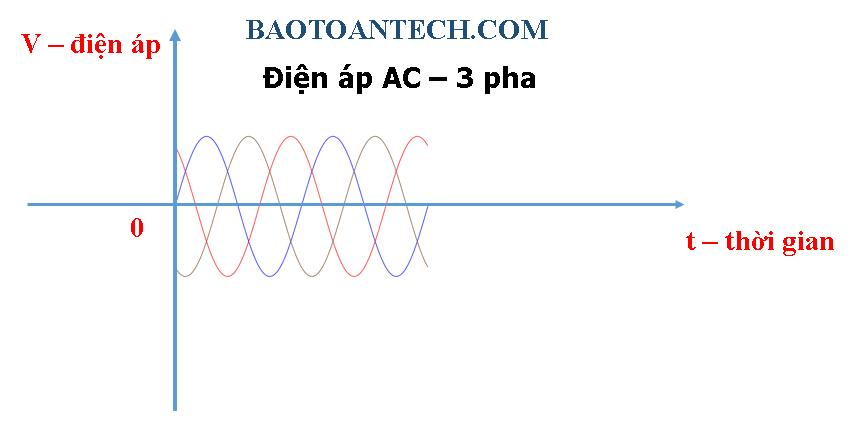

Dạng sóng của điện áp 3 pha
  • Lợi ích của điện áp 3 Pha:
    • Sử dụng được cho Công suất lớn
    • Hiệu suất dẫn điện cao hơn.

Phần 2 – Bạn đã hiểu Điện áp là gì? (Phần 2 – Điện cơ bản)

Phần 2 nằm trong chủ đề Điện cơ bản do DAKIATECH biên soạn. Mời Quý vị khách hàng và bạn đọc tiếp tục theo dõi Phần 3 – Bạn đã hiểu về điện trở là gì?
